Como Realizar una chimenea de ladillos paso a paso

Como empezar la construcción de la estufa de ladrillos




Construcción de la campana de la chimenea



Construcción del ducto de humos


Como hacer una chimenea de ladrillos

Revisemos lo anterior. Como hacer una chimenea eficiente de ladrillos si, pero de bajo consumo, buena combustión y sin molestos humos capaz de calefaccionar toda la casa.



Lo anterior debiera ser la premisa de toda chimenea. El diseño solo sería una cuestión efímera. Lo seguro es luego de mirar cientos de fotos de chimeneas estás convencido de necesitar un artilugio capaz de mostrar una agradable llama, poder atizar el fuego y separar unas brazas.

Materiales de las chimeneas y Calefactores de combustión

De obra o mampostería


Estas pueden ser de ladrillos, piedras, bloques, ceramicas o la combinación de estos además de metales.

Dentro de las de tipo ruso podemos diferenciar las de serpentín, con horno, y estufas para cocción de alimentos

Las de pulmón solo útiles para calefacción pero muy versátiles a diferencia de las anteriores en su tamaño multiplicidad de diseños. Es la chimenea más común de conseguir en residencias pues es adaptable al lugar donde se necesite.

Si es en un rincón de la habitación o en el vértice de la misma. En una segunda planta o al fondo de la sala. Si tenemos aún problemas de espacio este tipo se puede construir incluso fuera de la casa y dejar solo la boca en la pared.

Si no la queremos en el piso incluso se puede realizar separada de él. Si solo tenemo lugar en el medio de la sala. Ningún problema para allí existe un modelo.






Estas son solo 5 opciones del modelo propuesto a continuación.

A diferencia del modelo ruso o roquet los materiales posibles y los planos no varían en absoluto para los 5 modelos.

El interior de la chimenea debe respetar lo indicado en el plano y con especial cuidado en el tamaño del ducto 33x33 cm el tamaño de la boca elegida, la profundidad guarda relación con el espacio del hogar y la pasada de humos o garganta.

Vuelvo a compartir la tabla de relaciones.

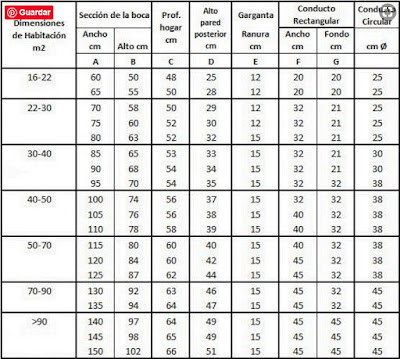

Tabla de medidas para la construcción de chimeneas


Partes de la chimenea
Para entender la table deberemos primeramente conocer las parte de la chimenea.

Sección de la boca.


Es el lugar por donde se carga la estufa y desde donde se puede observar el fuego.
No necesariamente debemos regirnos por las medidas alto y ancho, podemos calcular los m2 y hacer la elección de nuestra preferencia. Esto es muy útil cuando disponemos construir chimeneas de boca abierta.
Debemos contar la abertura de los laterales también.

Profundidad del hogar


Esta se mide desde la parte posterior del dintel, justo donde empieza la garganta. Se suele medir desde donde comienza el piso y es un procedimiento inadecuado.
La profundidad es desde la pared posterior al frente sin importar las dimensiones del piso.

Alto de la pared posterior


Esta es la hilada de revestimiento al final del hogar. Por lo general termina en ángulo y desde esta comienza a construirse la campana del hogar o reflector superior.

Garganta


Esta es la ranura por donde pasan los humos de la combustión, cumple la función de regular el tiro y es fundamental respetar las dimensiones para conseguir el óptimo resultado de calor tiraje por el ducto.

Ducto de humos


Este debe cumplir relación con la medida de la boca y la garganta. Un ducto pequeño no será suficiente para evacuar los gases y uno desproporcionadamente grande no permitirá mantener el tiraje al enfriarse los humos antes de salir al exterior.

Si te interesa ver cómo se construyen paso a paso estas chimeneas a continuación puedes ver entradas antiguas y obras terminadas.






Tambor de lamina como asador.

Creo que no valdría la pena realizar otro tutorial, de como hacer una parrilla con un tambo de aceite o jugo.

De hecho pienso que hay muy buenos manuales explicando esto.

Choripanera con tapa


Lo que si no he encontrado es un modelo simple de realizar y que cuente realmente lo que ocurre cuando se realizan barbacoas por primera vez en esto. Incluso recomiendan pintarlos tiente de alta temperatura, pero lo real es que lo mejor es no hacerlo.

Ahorita les cuento.

barril para asadosEs importante quemar el tambo antes de realizar el primer cocido, esto para que la pintura se queme, y de estemodo la comida no coga ese desagradable sabor. Incluso el contenido original del tanque se puede traspasar a los alimentos al calentarlos. Simplemente porque el humo del carbón, también trasladará los humos de los productos del barril y su pintura origina, o la que agreguemos.

Paso a paso hacer un asador con un barril

Paso 1

Cortar el barril en dos mitades




Paso 2

Dotar de patas o apoyar sobre una mesa




Paso 3

Realizar la parrilla y quemador




Paso 4

Quemar el tambo



Que disfruten de una buena barbaco, si tienes preguntas déjala en los comentarios, esta es la manera más simple que he encontrado de hacer una parrilla. Si te vale comparte para que opinemos más. Saludos.

Construir el ducto de humos de la chimenea.

Cómo construir el ducto de humos de la chimenea.
Este video explica la parte 3 de 3 de la chimenea mas rapida.


Una de las mejores sensaciones de calefacción siempre lavadora estufa leña ya venimos tratando de hace varios años la construcción de chimeneas y como que un poco nos hemos olvidado de explicar muy claramente Cómo construir el doctor que si bien no parece que es algo obvio luego de concluir el hogar el pulmón y la garganta algunos de nuestros usuarios les ha preocupado mucho Cómo realizar en tu bueno en este vídeo y en las explicaciones que daremos más abajo les contaremos Cómo hacer el tiro de humo de la chimenea tradicional de ladrillo Cómo evitar el retorno de un producto

 Cómo evitar que salga humo por la chimenea
luego de instalada la chimenea no suele ocurrir al abrir una puerta sale una bocanada de humo por la boca esto a veces Ese es el error más común sin embargo la patología más común es equivoca en las inversiones del ducto de humo o en lo que se conoce como chimenea

Muchas veces la patología más habitual es dada por la construcción de un ducto de dimensiones muy inferiores a la que la salida de gases necesita y bien en la tabla hemos proporcionado a la hora de que propusimos construido las otras partes de la chimenea especificamos las inversiones internas que debería tener el ducto no siempre esta relación se tiene en cuenta y los ductos se construyen de diversos materiales que pueden favorecer o entorpecer la santidada

Plano y medidas de la estufa


Arriba podéis ver el video donde se plantea la obra y se le sustenta con unas patas muy gruesas la base de la chimenea.

Esto es pues porque esta será separada del piso unos 20 cm, nos sirve este espacio para acopiar leña y desde luego no permite que el calor del piso del hogar se cuele al suelo.

Materiales y Medidas


Los materiales que usamos para esta parte son pocos y dependiendo de nuestra ciudad podemos ocuparnos nosotros mismos de transportarlos.



La siguiente parte que trataremos en otro post deberíamos llamar un camión o hacer un pedido y que lo traigan a nuestro hogar, pues esta clase de ladrillos suelen ser muy  pesados como para transportarlos nosotros.


Si necesitas mas planos, o aclarar dudas recuerda que tanto en el Canal como en Deladrillo.com simpre contamos con la información complementaria al costo de sólo suscribirte.



Para esta chimenea usaremos los materiales acostumbrados en todos nuestros proyectos. Ladrillos, mortero y esta vez tejas refractarias y un nuevo cemento capaz de resistir al fuego.



Nada esperamos que disfrutes del video y pronto cuando llegemos a los 1000 likes estaremos subiendo la proxima parte.

Probando como tira la estufa


Comprobamos la efectividad del tiro y la salida de humos de este diseño para comprobar que el plano cumple los objetivos de calor y evacuación de humos. Si bien aun no llega el invierno, que es cuando el ducto funciona mejor. A primera los resultados han sido fantásticos.




Una nueva chimenea

Recuerdas cuando cuando mostramos la chimenea horno, una solución para el rincón del hall, bueno no importa si no sigues este blog, el video es este


Pero no es eso lo que quería contarte, por cierto el manual de construcción de la chimenea esta en las primeras paginas del blog, Pero lo que intento decirte es que pensamos trabajar en un nuevo modelo de chimenea, mas moderno y estético. Es del tipo que no tiene paredes laterales.

Y eso, invitarte a que te des una vuelta por esas paginas que recién estamos comenzando a compartir las tarjetas.

Donde...    Por AQUI o desde la PC arriba a la derecha. Espero que te guste este nuevo proyecto.

La vidéo herramienta de ese proyecto



SUSCRIBETE para no perderte mas

Sistema de nivelación de pisos





Cuando debemos instalar piezas de mayólica o porcelana muy grandes se nos dificulta nivelarlas entre si, mas especialmente en lo que refiere a los dientes, con este sistema solucionamos en buena parte ese problema

Un poco de vida a una vieja Balanza y a este Blog

Hace quizás 8 o 9 años que este blog se abandono. Aun siguen cayendo internautas a estas paginas, lo seguro es que los tutoriales en vídeo han echado al olvido las paginas de paso a paso. Nos hemos quedado atrasados, es cierto, pero que importa todavía quedan lectores, aunque poco y espero encuentren este proyecto atractivo. Para comenzar a re editar en estas paginas y para comenzar hacer Brico en casa.


De que va este vídeo, pues nada de tomar una balanza muy antigua, quizás de principios del siglo pasado y darle un extra toque vintage, que sea de utilidad en la cocina, y ademas de adorno. Es posible, porque no lo descubrimos en el vídeo.


Algunas fotos realizadas durante el proceso de reconstrucción, te darán una idea de lo fácil que es




Hasta aquí estaba mas para el vote de basura que para la mesada de la cocina, pero debemos intentar reciclar nuestros objetos y reciclar nuestros hábitos.




Espero que puedas compartir con este sitio tus propias restauraciones, intentamos darte todas las pistas para realizar esta tarea, ahora también en vídeo. Porque podemos adaptarnos

La chimenea más simple de construir


Una técnica de construcción simple que nos permita construir fácilmente una chimenea de ladrillo con estas características



  • que sea muy funcional
  • que entregué mucho calor
  • que no tire humo dentro la habitación

Esta última es justamente la principal causa por la cual los clientes rechazan las chimeneas a leña para implementar cassettes o calentadores de inercia

Los materiales que usamos para construir la chimenea son bastante económicos, fáciles de conseguir, pero la principal característica de este módulo, al cual en otras páginas ya hemos subido es las posibilidades de ubicación dentro de la estancia, como la elección del tamaño.

Uno de los modelos, intenta ser muy minimalista, pensado para las modas de principio de siglo, pero que hoy es más interesante para ahorrar espacio en monoambientes.



Cómo se realiza paso a paso los planos las medidas este en este caso que hacer una aclaración importante las medidas son adaptables para el tipo de modelo de chimenea que deseemos implementar. sin necesidad de tener que rigurosamente servimos a un plano.

Quiero compartir con ustedes La redención de la construcción de la chimenea más práctico y fácil de realizar es en obra de ladrillos está construido con mezcla y limitaciones que visitan el video para poder entender un poco Cómo es su funcionamiento y animarse a realizar esta práctica y fácil chimenea a leña
